آیس بانک یا همان مخزن یخ به دستگاهی گفته میشود که در زمانی غیر از اوج مصرف انرژی یخ ساخته و ذخیره می‌کند تا در ساعات اوج مصرف بتواند مورد استفاده قرار بگیرد .برای محاسبه آیس بانک پارامترهای متعددی مورد بررسی قرار می‌گیرد.
چند عامل مهم در طراحی آیس بانک معرفی شده که به شرح ذیل می باشد:
- محاسبه پروفیل بار برودتی
- استراتژی های کاری و کنترلی
- پارامترهای تجهیزات برق به کار رفته
- کارکرد و نگهداری
آیس بانک های ماشین سازی آقایاری براساس نیاز هر پروژه محاسبه و طراحی می شود .مبردهای قابل استفاده در آیس بانک می تواند شامل : آمونیاک، اتیلن گلایکول، انواع فریون ها ،پروپیلن گلایکول می باشد .آیس بانک از جنس مس و آلومینیوم، استیل استنلس و فولاد ساخته میشود.
سیستم آیس بانک از دستگاه و تجهیزاتی تشکیل شده که به چند مورد اصلی آن اشاره می کنیم:
- شیر آلات و کنترلرها
- مجموعه کمپرسور، چیلر و کندانسور

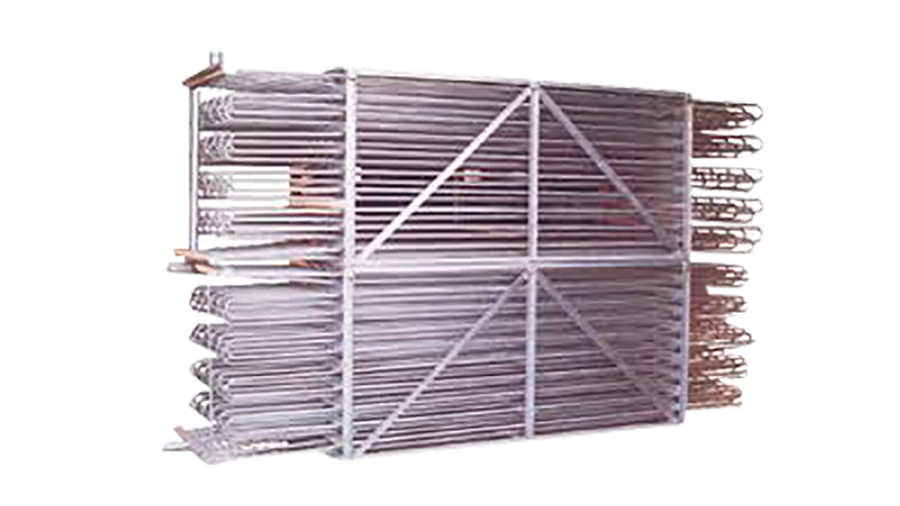

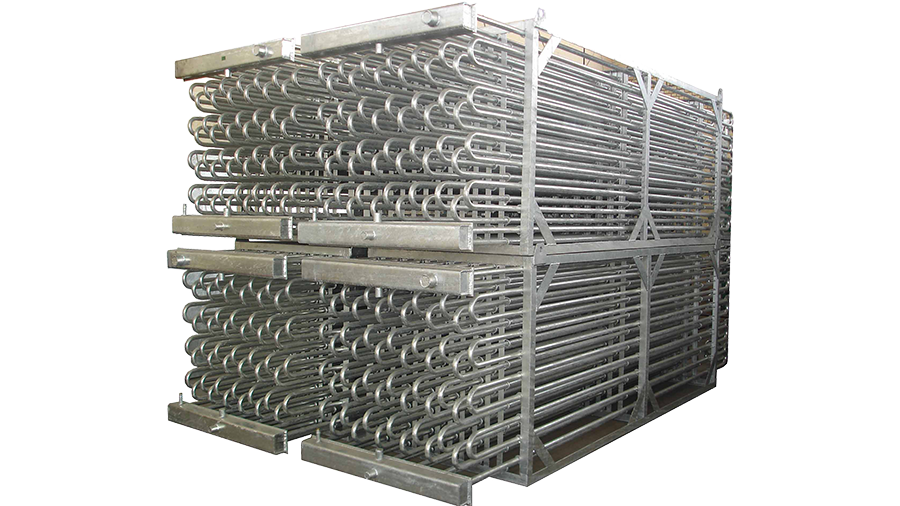

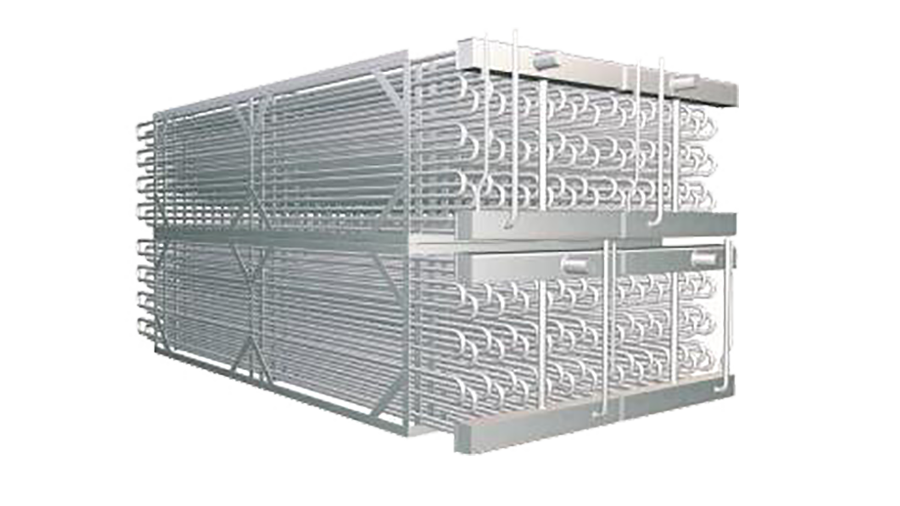

- کویل آیس بانک از جنس گالوانیزه ،کویل مسی
- مخزن آب عایق شده
- تابلو برق
نحوه عملکرد آیس بانک
آیس بانک شامل دستگاه های مختلفی است که یخ را روی سطح لوله های کویل اواپراتور شناور در یک مخزن آب عایق بندی شده تولید می‌کنند. یخ ساخته شده روی سطح مبدل حرارتی باعث کاهش دمای آب در گردش پیرامونش میشود پس از ذخیره سازی یخ در مخزن آیس بانک نوبت به مصرف سرمای ذخیره شده می رسد .آب مورد نیاز که قرار است دمای آن کاهش یابد درون مخزن آیس بانک با یخ های تشکیل شده درون لوله ها یا صفحات به گردش در آمده گرمایش را به یخ داده دمای آن کاهش پیدا می‌کند. بعد از اینکه دمای آب مجددأ افزایش یافت،توسط پمپ به آیس بانک برگشته تا با ذوب مقدار دیگری از یخ گرمایش را از دست داده بار دیگر مورد استفاده قرار گیرد .
هر چه تغییرات دمایی به ازای واحد انرژی دریافتی یا همان گرمای ویژه ی سیالی که به عنوان سیال داخل مخزن انتخاب شده پایین تر باشد ،ظرفیت آیس بانک افزایش می یابد به دلیل اینکه ظرفیت گرمایی و گرمای نهان ذوب آب بالاست این سیال به راحتی و به طور فراوان در دسترس است از دیگر عوامل اثرگذار در ظرفیت آیس بانک کیفیت و خواص گرمای عایق مخزن است باتوجه به اینکه هر چه میزان رسانش گرمایی عایق کمتر بوده ضخامت آن بیشتر باشد در نهایت اتلاف انرژی از مخزن کمتر خواهد بود.
آب موجود در داخل مخزن هنگام انجماد منبسط شده تقریبا ۹درصد به حجم آن افزوده میشود. بدین سبب می بایست مقدار آب مخزن در محدوده‌ی مناسبی باشد تا با افزايش حجم آن به بدنه آسیبی وارد نکند.
مبدل داخل مخزن به گونه ای طراحی شده است که در قسمت های مخزن یخ به صورت یکنواخت تشکیل شود ،که در طی فرآیند آب آزادانه حرکت حرکت کند و در بین یخ ها حبس نمی‌شود. یخ سازی در آیس بانک استاندارد در شب انجام میشود، محلول آی گلیکول بین مبدل حرارتی آیس بانک و چیلر جریان می یابد منتها جریانی در کویل وجود ندارد .محلول آب گلیکول در طول روز توسط آیس بانک خنک میشود،برای ثابت نگه داشتن دمای خروجی از شیر تعدیل دما استفاده میشود که برای تنظیم مبرد خروجی از آیس بانک دمای آن را در حدی که آیس بانک توانایی تولید آن را دارد ثابت نگه می‌دارد.
بهینه سازی انرژی
سیستم خنک کننده برای ذخیره سازی سرمایشی در شب و استفاده از آن در روز برای خنک کردن تجهیزات مناسب هستند،در طول شی که برق با هزینه کمتری تولید میشود چیلرهای سیال را خنک می‌کنند و به صورت یخ یا آب سرد ذخیره می‌کنند با توجه به اینکه در طول روز مصرف برق گران تر است چیلر خاموش میشود، در صورت نیاز انرژی ذخیره شده درون آیس بانک به کار گرفته میشود.
آیس بانک در دو مدل طراحی و ساخته میشود:
- به همراه چیلر:تجهیزات سیکل تبرید در چیلر در شب فعال شده با استفاده از این فرآيند منجر به یخ سازی در مخزن میشود. در طول روز هم اگر توان سرما ساری آیس بانک به حد کافی نرسد بخشی از توان چیلر فعال میشود تا به فرآیند سرمایش آب کمک کند.

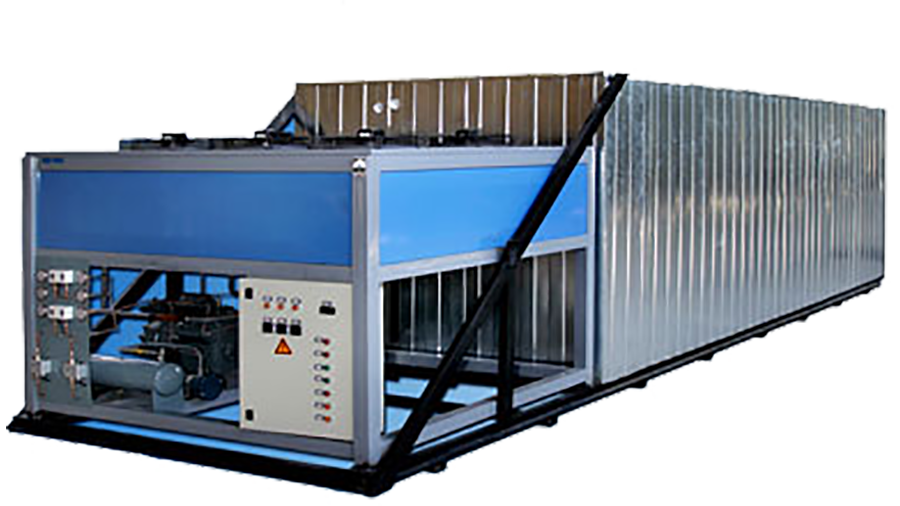

- آیس بانک به صورت مستقل :در این مدل آیس بانک دارای تمام تجهیزات از جمله کمپرسور ،کندانسور و ....بوده سرمایش مورد نیاز توسط آن تامین میشود.
کاربرد آیس بانک
یک طراحی نوین است که تاثیر بسزایی در کاهش مصرف انرژی دارد که منجر به رفع مشکل بزرگ در مصرف انرژی بالای دستگاه های چیلر و سردخانه میشود.این سیستم در صنایع مختلف از جمله صنایع غذایی،آشامیدنی،تولید آبمیوه و برای پاستوریزه کردن محصولات در دمای پایین ، صنایع شیمیایی، سردخانه و دارویی مورد استفاده قرار می‌گیرد.
مزایای استفاده از آیس بانک
- کاهش هزینه :استفاده از آیس بانک در یک سیستم باعث میشود که برق مصرفی در شب ثبت شده بدین صورت هزینه انرژی پایین بیاید.
- نیاز به نگهداری پایین:استهلاک این دستگاه بسیار پایین بوده و طول عمر بالایی دارد و در بلند مدت نیاز به باز شدن و تمیز کاری دارد.
معایب آیس بانک
- وزن و حجم زیاد :به دلیل ظرفیت بالا ذخیره انرژی حجم زیادی را نیز داراست طول لوله های مبدل حرارتی داخل مخزن به دلیل نیاز به سطح تبادل گرمای بالا زیاد بوده به همین دلیل وزن آیس بانک زیاد است .
- به صرفه بودن : استفاده از آیس بانک در سیستم های کوچک به هیچ عنوان اقتصادی نمی باشد ،در سیستم های بزرگ هزینه تجهیزات کنترلی و پایینگ نسبت به هزینه سیستم تبرید پایین است ولی در سیستم های کوچک تر هزینه تجهیزات کنترلی می‌تواند درصد بالایی را به خود اختصاص دهد.
شرکت ماشین سازی آقایاری با اتکا به دانش فنی روز و نیروهای متخصص توانسته انواع سیستم های برودتی و آیس بانک را با بهترین کیفیت در اختیار مشتریان قرار دهد ،این سیستم در عین سادگی با زوایای پیچیده طراحی و محاسبه شده بدین سبب بهتر است قبل از خرید آیس بانک مشاوره بگیرید .
کارشناسان ما با توجه به اینکه با چه ظرفیتی چه مبردی و چه تجهیزاتی برایتان مناسب است ،بهترین و مقرون به صرفه ترین را به شما پیشنهاد می‌دهد.
